大澤動力柴油發電機啟動鑰匙接線圖
大澤動力柴油發電機啟動鑰匙接線圖柴油機的點火開關（啟動開關）主要負責控制電源、啟動電機（啟動馬達）和預熱系統，與汽油機的點火系統有本質區別（柴油機為壓燃式，無火花塞）。以下是柴油機點火開關的典型接線原理及注意事項：
?一、點火開關端子功能?
常見的柴油機點火開關有 ?4-6個端子?，標注如下（不同車型可能略有差異）：
?BAT（B+）?：常電輸入（直接連接蓄電池正極）。
?ACC?：附件電源（收音機、燈光等非關鍵設備）。
?IGN/ON?：點火供電（儀表、控制器、傳感器等）。
?ST（START）?：?jiǎn)?dòng)電機控制（觸發啟動繼電器）。
?GLOW（HEAT）?：預熱塞繼電器控制（低溫啟動時通電）。
?L（LOCK）?：轉向柱鎖止機構（機械鎖）。

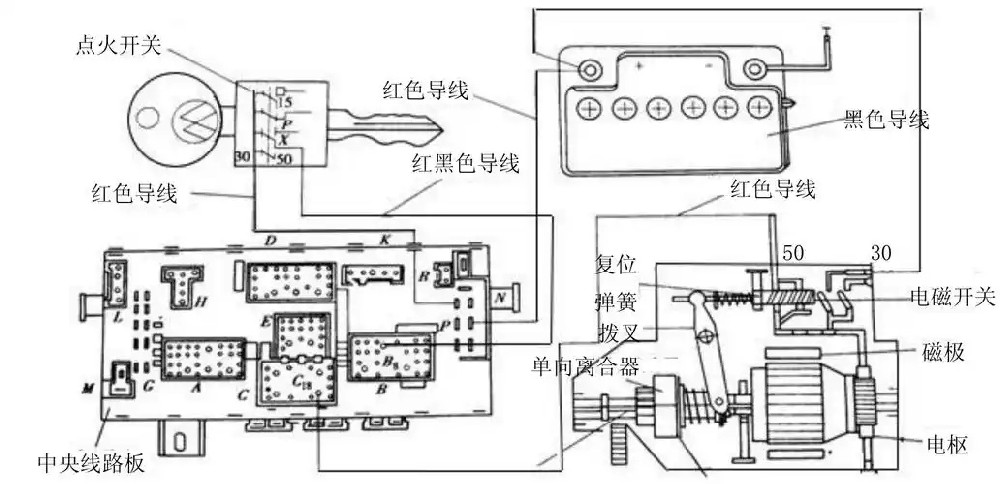

?二、典型接線圖框架?
textCopy Code蓄電池正極 → 保險絲 → BAT端子
ACC端子 → 附件電路（如收音機）
IGN/ON端子 → 控制器、儀表、油泵等
ST端子 → 啟動繼電器線圈 → 接地
GLOW端子 → 預熱繼電器線圈 → 接地
啟動繼電器觸點 → 啟動電機電源
預熱繼電器觸點 → 預熱塞電源
?
三、接線步驟示例?
?BAT端子?
直接連接蓄電池正極（需加裝適當保險絲）。
?ACC端子?
連接車載附屬設備（如點煙器、音響），僅在鑰匙擰到ACC或ON檔供電。
?IGN/ON端子?
連接柴油機的電子控制單元（ECU）、儀表盤、燃油切斷閥等關鍵系統。
?ST端子?
連接啟動繼電器的控制線圈。當鑰匙擰到START檔時，ST端子通電，啟動繼電器吸合，啟動電機工作。
?GLOW端子?（如配備預熱系統）
連接預熱塞繼電器，鑰匙擰到HEAT/ON檔時通電，預熱塞加熱（部分車型自動控制預熱時間）。
?四、注意事項?
?安全操作?
接線前務必?cái)嚅_蓄電池負極，防止短路燒毀電路。
使用符合電流要求的線材和繼電器，避免過載。
?車型差異?
不同柴油機型號（如卡車、發電機、工程機械）的啟動邏輯可能不同，需參考具體電路圖。
部分現代柴油機采用ECU控制啟動/預熱流程，點火開關信號需接入ECU。
?預熱系統?
預熱塞通常由獨立繼電器控制，高電流（20-50A），需確保繼電器和線路能承受負載。
?啟動保護?
柴油機的啟動電機功率較大，需確保啟動繼電器和蓄電池狀態良好，避免電壓不足。
